Buatlah rangkaian multivibrator monostabil sesuai dengan gambar pada percobaan dengan kapasitor sebesar 900 uF dan resistor sebesar 7.2 kΩ

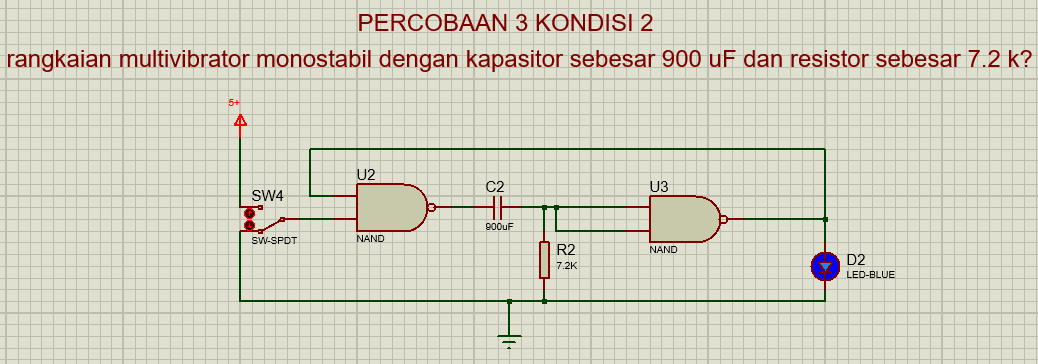

2. Gambar Rangkaian simulasi[Kembali]
.png)
4. Prinsip Kerja Rangkaian[Kembali]
Multivibrator monostabil adalah suatu rangkaian yang mempunyai satu keadaan stabil. Waktu perubahan dari keadaan tidak stabil ke keadaan stabil disebut dengan kuasi stabil yang ditentukan oleh rangkaian RC. Kuasi stabil terjadi bila keadaan stabil dipicu ke keadaan lain.
Rangkaian terdiri dari Vcc (tegangan kolektor) sebesar 5V, switch, gerbang logika NAND dan LED. yang mana gerbang logika NAND adalah gerbang AND yang keluarannya disambungkan ke inverter. Dan nilai dari tabel kebenarannya merupakan kebalikan dari tabel kebenaran dari gerbang AND. Input yang terhubung ke Vcc akan berlogika 1, sementara yang terhubung ke ground akan berlogika 0. Switch akan terhubung dengan gerbang logika NAND. Saat switch dipindakan maka kuasi stabil akan terjadi, sehingga dalam beberapa waktu tertentu LED tidak menyala
