LAPORAN AKHIR 2

Modul 1: Percobaan 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal [Kembali]



2. Alat dan Bahan [Kembali]



 De Lorenzo



 Jumper

                1. Panel DL 2203C.

                2. Panel DL 2203D.

                3. Panel DL 2203S.

                4. Jumper.

3. Rangkaian simulasi [Kembali]



Rangkaian pada Module D'Lorenzo



4. Prinsip Kerja rangkaian [Kembali]

Pada percobaan 3, untuk kondisi pertama, nilai awal A dan B diatur ke 0 dengan saklar ke 3 atau input dari MR adalah 0. Dari input ini, kita mencoba untuk memicu lampu yang outputnya dari Q. Setelah rangkaian dijalankan, lampu Q mati sedangkan Q’ menyala. Untuk memicu lampu Q, kita ubah input B dari 0 menjadi 1. Lampu akan menyala sebentar dan mati lagi ketika input B diubah kembali. Lampu juga akan menyala sebentar dan mati lagi meskipun input B tetap dalam kondisi aktif tinggi (1). Waktu nyala lampu tersebut dicatat dan dimasukkan ke dalam jurnal percobaan.

Untuk kondisi kedua, nilai A dan B diatur sama-sama 1. Outputnya sama dengan kondisi pertama, yaitu lampu Q mati sedangkan lampu Q’ menyala. Untuk memicu lampu Q, kita lakukan penurunan logika pada input A dari 1 menjadi 0. Pada outputnya, lampu Q akan menyala sebentar dan mati lagi saat A masih berlogika 0. Ketika input A diubah kembali, lampu Q akan menyala dan mati lagi. Waktu nyala dan mati lampu tersebut dicatat, dan variasi dilakukan pada kapasitansi dan resistansi untuk melihat perbedaan waktunya.

5. Video Rangkaian [Kembali]

6. Analisa [Kembali]

1. Analisa sinyal output Q dan Q' pada saat A=0, B= Trigger Rising

Jawab:

- dapat dilihat dari bentuk sinyal Q setelah di beri trigger rising semakin lama, maka output dengan nilai 1 semakin lama durasinya/waktunya.

- sedangkan untuk output pada Q', setelah di beri trigger rising durasi untuuk output 0 semakin lama

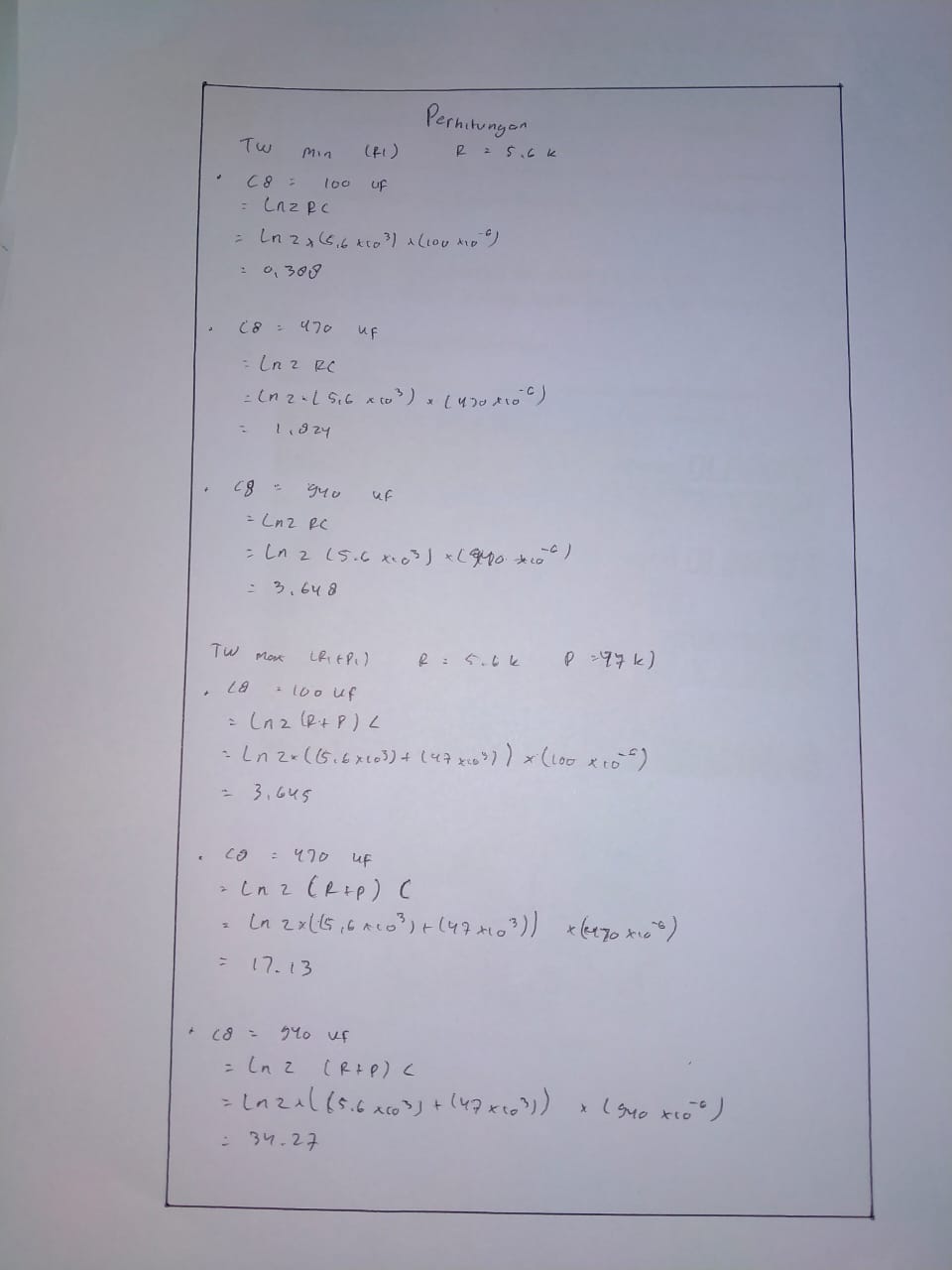

2. Lakukan perhitungan waktu pada jurnal dan bandingkan nilainya

Jawab:

dari perhitungan yang telah dilakukan, hasil perhitungan dan data dari percobaan yang telah dilakukan  menunjukkan waktu yang sama-sama bertambah jika nilai capasitor dan resistornya semakin besar, namun hasul perhitungan lebih besar dibandingkan dengan nilai yang didapatkan saat praktikum.

7. Link Download [Kembali]

 Download datasheet Multivibrator Monostabil klik disini

 Download Link Video klik disini
